FXM20 - CAB Radio

CAB Radio FXM20 je zařízení určené primárně pro hlasovou komunikaci v sítích GSM-R (mobilní komunikace v drážních systémech), GSM-P (veřejný mobilní operátor) a v analogových rádiových sítích mezi strojvedoucím vlaku a dispečerem, výpravčím nebo dalšími účastníky.

Více informací

Technická specifikace

Složení

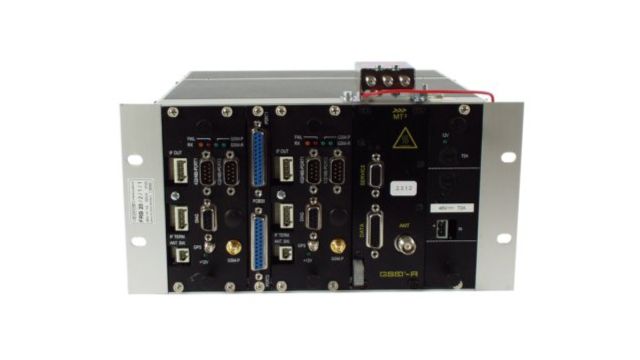

FRB20 (blok rádia a logiky)
- napájecí zdroj (dle palubního napájení)
- modul hlasové komunikace GSM-R
- Procesorový modul s GPS přijímačem a GSM modemem
- Komunikační rozhraní pro propojení s analogovým rádiovým blokem
DMI (ovládací panel)
- Ovládací panel FCB20 nebo FCB25
- Mikrotelefon s klíčovacím tlačítkem
- Reproduktor
Napájení

24V - 110V DC (jmenovité napětí)
Příkon

FXM20 - 50W
Stupeň krytí

FRB20 - IP20
DMI - IP54 nebo IP20
Anténní konektory
- 1x SMA konektor pro anténu v pásmu GSM (900MHz)
- 1xSMA konektor pro anténu GPS
- 1xTNC konektor pro anténu GSM-R
Komunikační rozhraní
FRB20
- 1x RS422/485 - připojení DMI
- 1x RS422 - připojení ETCS
- 1x RS232 - diagnostický port
- Binární (1x IN / 1x OUT) DMI
DMI
- 1x RS485 - připojení FRB20
- 1x RS485 připojení analogového rádiového bloku
- 1x RS232 volitelně pro aktualizaci firmware, vyčítání diagnostických dat, konfiguraci zařízení nebo pro připojení zařízení autentizace strojvedoucího
Provoz v analogovém systému za použití
- propojení se simplexním a duplexním analogovým rádiovým blokem
Možnosti rozšíření
- GPRS datové komunikace prostřednictvím datové karty KN35017-2
- Čtečka pro autentizaci strojvedoucího pomocí bezkontaktní čipové karty (Mifare/DESFire)
- Datové propojení se systémem ETCS ANSALDO (přenos čísla vlaku)
Rozměry (v,š,h)

FRB20 - 130 x 225 x 220mm

DMI - 115 x 290 x 65mm
Váha

FRB20 - 5kg

DMI - 5kg
Normy a oprávnění

EN 50155, EIRENE FRS v8.0.0, EIRENE SRS v16.0.0

Popis FXM20 - CAB Radio

Mimo hlasové komunikace zařízení FXM20 umožňuje v GSM-P sítích prostřednictvím GPRS datových přenosů přenášet data mezi vlakovou soupravou a stacionární infrastrukturou (obousměrná komunikace). V rámci analogových rádiových sítí je možné realizovat duplexní hlasová spojení, přenos identifikace, selektivní komunikaci se zvoleným účastníkem, případně přenos rutinních hlášení. V případě, že tažné vozidlo je vybaveno systémem ETCS (Ansaldo), ovládací panel DMI přebírá z tohoto systému číslo vlaku.
Zařízení FXM20 lze vybavit čtečkou pro autentizaci strojvedoucího v systému Mifare/DESFire. CAB Radio FXM20 je navrženo jako modulární systém, jehož jednotlivé bloky jsou:

ovládací panel (DMI) typ FCB20 / FCB25
radiový a řídící blok FRB20
simplexní / duplexní analogovou radiostanicí

Lokomotivní soupravu je možné vybavit jedním nebo dvěma ovládacími panely (DMI), přičemž aktivní je vždy pouze jeden z nich. Radiový a řídící blok je vybaven datovým komunikačním rozhraním, kterým lze připojit blok analogové radiostanice. V případě použití GSM-R a analogového rádiového bloku současně je uživatelské rozhraní integrováno pro oba bloky do jediného ovládacího prostředí DMI.

FXM20 je funkčně dělen do dvou samostatných částí:

Blok rádia a logiky FRB20

Umožňuje hlasovou komunikaci v sítích GSM-R a GSM-P. Pro datové přenosy může být blok FRB20 rozšířen datovou kartou, která zprostředkovává GPRS datové přenosy sítí GSM-P mezi vozidlem a stacionární infrastrukturou.

Ovládací panel DMI

Slouží jako uživatelské rozhraní strojvedoucího pro ovládání FXM20. Pro hlasová volání je k DMI připojen mikrotelefon s klíčovacím tlačítkem (PTT) a reproduktor.

Nabízíme dva typy ovládacích panelů.

Ovládací panel FCB20

Černobílý grafický LCD displej 240 x 128 bodů s bílým podsvícením, fóliová klávesnice s regulací intenzity podsvětlení s 29 ovládacími tlačítky a samostatným tlačítkem pro nouzové volání.

Ovládací panel FCB25

Barevný grafický LCD TFT displej s rozlišením 800 x 480 bodů, fóliová klávesnice s regulací intenzity podsvětlení s 23 ovládacími tlačítky a samostatným tlačítkem pro nouzové volání.

FXM20 - CAB Radio

Technická specifikace

Popis FXM20 - CAB Radio

Blok rádia a logiky FRB20

Ovládací panel DMI

Ovládací panel FCB20

Ovládací panel FCB25

Soubory ke stažení

FXM20 - prospekt

Radiový blok FRB20 pro FXB20

Ovládací panel FCB25 (DMI)
